[정글 WEEK03_알고리즘] 개발 일지 - 트리

정의

n개의 노드(Node)와 n-1개의 간선(Edge)을 갖는 비순환 방향 연결 그래프

 * 전통적인 수학에서는 무방향 그래프로, 컴퓨터공학 분야에서는 방향 그래프로 간주한다.



❗️아래 조건을 모두 만족해야 트리라고 할 수 있다.

1) 모든 노드가 하나로 연결되어있어야 하며,
2) 사이클이 없어야 하고,
3) 항상 '간선의 수'가 '노드 수 - 1'개여야 한다.



헷갈리는 용어

 - 레벨(level): 현재 노드가 루트에서 얼마나 멀리 떨어져 있는지

 - 높이(height): 루트에서 가장 멀리 있는 리프까지의 거리 (= 리프 레벨의 최댓값)



분류

1. Binary Tree

 - Perfect Binary Tree

 - Strict Binary Tree

 - Complete Binary Tree

 - Binary Search Tree

 - AVL Tree

 - Red-Black Tree

2. Self-Balancing Search Tree

 [Binary]

    - AVL Tree

    - Red-Black Tree

  [M-ary]

    - B-Tree

    - B+ Tree

    - B* Tree

    - 2-3 Tree

3. MST(Minimum Spanning Tree)

4. Trie

---

1. Binary Tree

   부모 노드가 최대 2개의 자식 노드를 갖는 트리. 두 자식 중 하나 또는 두 자식 모두 없는 부모 노드가 있어도 됨

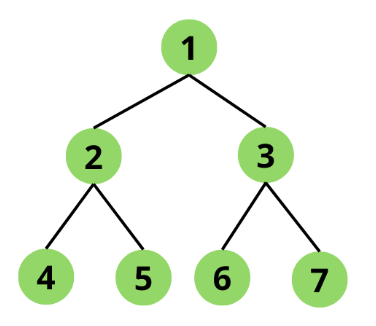

   🌲 Perfect  Binary Tree

      모든 내부 노드는 자식이 정확히 2개이고, 모든 리프 노드는 동일한 레벨에 존재하는 이진 트리

Perfect Binary Tree

   🌲 Strict Binary Tree

      모든 노드가 0 또는 2개의 자식 노드를 가지는데, 리프 노드가 다 채워질 필요는 없음

Strict Binay Tree1

   🌲 Complete Binary Tree

      루트부터 아래 방향으로 모든 노드가 가득 차있고, 같은 레벨에서는 왼쪽부터 오른쪽 순서로 노드가 채워지는 이진 트리

      단, 마지막 레벨은 왼쪽부터 오른쪽까지 채우되, 끝까지 채우지 않아도 됨

      힙(Heap) 자료구조가 Complete Binary Tree로 구현됨

Complete Binary Tree

   🌲 Binary Search Tree

      왼쪽 자식 값 < 루트 값 < 오른쪽 자식 값의 관계를 모든 서브트리가 만족하는 이진 트리

      중위 순회 시 오름차순으로 정렬된 결과가 나옴

      탐색, 삽입, 삭제가 평균적으로 O(logN) 시간에 수행됨

      균형이 깨질 경우 성능이  O(n)까지 저하될 수 있음

BInary Seach Tree



2.  Self-Balancing Search Tree

   삽입/ 삭제 시 트리의 균형이 자동으로 조정되어 항상 O(log n)의 성능을 유지하는 고성능 BST

    [Binary]

       이진 탐색 트리의 특성을 가지면서 삽입/삭제 후 균형 유지

        🌲 AVL Tree

           모든 노드의 왼쪽 서브트리와 오른쪽 서브트리의 레벨 차이가 항상 1 이하가 되도록 유지

           균형 조건이 엄격해서 탐색 성능이 매우 좋지만, 삽입/삭제 시 회전이 많아질 수 있음

AVL Tree

        🌲 Red-Black Tree

           약간의 불균형을 허용하지만 최악의 경우에도 O(log n) 보장

           삽입/삭제 시 빨강/검정 노드 색상 규칙을 통해 균형 유지

           Java TreeMap, C++ STL의 map/set 등에서 사용됨

Red-Black Tree

     [M-ary]

        한 노드가 다수개의 자식을 가지면서 삽입/삭제 후 균형 유지

        디스크 기반 시스템, 데이터베이스 인덱스에서 데이터를 효율적으로 저장하고 검색하기 위해 설계됨

         🌲 B-Tree

           노드에 여러 개의 키와 자식을 저장할 수 있어 높이를 낮추고 디스크 접근 최소화 가능

           데이터베이스, 파일 시스템 등 블록 단위 저장이 중요한 환경에서 주로 사용



           [Search Operation] - 120을 찾아라!

         🌲 B+ Tree

            B-Tree의 변형으로 리프 노드에만 실제 데이터를 저장하고 다른 노드들은 인덱스 역할만 수행

            리프 노드가 연결 리스트처럼 이어져있어서 범위 검색에 매우 효율적

            대부분의 데이터베이스 인덱스가 B+Tree 기반

         🌲 B* Tree

             B+ Tree에서 더 많은 키를 담기 위해 노드 분할 전 형제 노드로 분산하는 형태로, 노드 활용률 극대화



          🌲 2-3 Tree

             각 노드는 2-node(2-node는 1개의 키, 2개의 자식) 또는 3-node(3-node는 3개의 키, 3개의 자식) 타입 중 하나.

             모든 리프 노드의 깊이가 동일하며,

             2-3 Tree를 이진 트리로 변환한 형태가 레드블랙 트리라고도 할 수 있음

             (2-node → 1 블랙 노드, 3-node → 블랙 노드에 레드 노드가 자식으로 붙은 형태)



2 Node - 3 Node





3. MST(Minimum Spanning Tree, 최소 신장 트리)

    신장 트리는 무방향 연결 가중치 그래프가 있을 때 모든 노드를 포함하면서 사이클이 존재하지 않는 부분 트리

    최소 신장 트리는 신장 트리의 모든 정점을 최소 비용으로 연결한 결과



    최소 신장 트리를 구현하는 대표 알고리즘:

     - Kruskal(간선을 가중치 순으로 정렬 +  서로소 집합 사용)

     - Prim(우선순위 큐 기반으로 점진적 확장)



      [Kruskal 알고리즘]

       * 서로소 집합(Union-Find)를 통해 사이클을 방지해 MST를 구성

edges.sort()  # 비용 순으로 정렬

for cost, a, b in edges:
    if find(a) != find(b):      # 사이클이 발생하지 않으면
        union(a, b)             # 집합을 합쳐서 트리에 포함
        total_cost += cost

       1. 간선 데이터를 비용에 따라 오름차순으로 정렬

       2. 간선을 하나씩 확인하면서 현재의 간선이 사이클을 발생시키는지 확인

          2-1) 사이클이 발생하지 않는 경우 최소 신장 트리에 포함

          2-2) 사이클이 발생하는 경우 최소 신장 트리에 미포함

       3. 모든 간선에 대해서 2번 과정을 반복







4. Trie

    문자열을 저장하고 검색하기 위한 트리 기반 자료구조

    각 노드가 하나의 문자를 나타내며, 루트부터 자식 노드까지 문자열의 공통 접두사 공유

    자식 방향으로 차례대로 따라가면서 문자열 구성

    문자열의 공통 접두사를 공유하기 때문에 효율적인 검색이 가능하며, 자동완성, 사전 구조에 사용됨

Trie
